Простая схема измерения объема состоит из измерительного прибора и ряда резисторов. Это минимальный набор и подходит только для предварительных измерений. Такие вольтметры можно использовать для измерения напряжения в розетке или уровня заряда батареи. Устройства, обеспечивающие более высокие категории измерений, требуют более сложного проектирования схем. Самодельные цифровые вольтметры под силу человеку, который умеет держать припой и знает графическое изображение радиоэлементов.
Какие типы бывают
Этот тип устройств относится к устройствам, которые непосредственно считывают цены на напряжение. Основное требование к таким устройствам — высокое внутреннее сопротивление. Это не должно влиять на них, если они подключены параллельно с секцией, контролирующей напряжение.
Сортируя приборы для измерения напряжения, можно выделить следующие моменты.
- Функция работы (принцип работы)
- цель использования, и
- структура и применение.

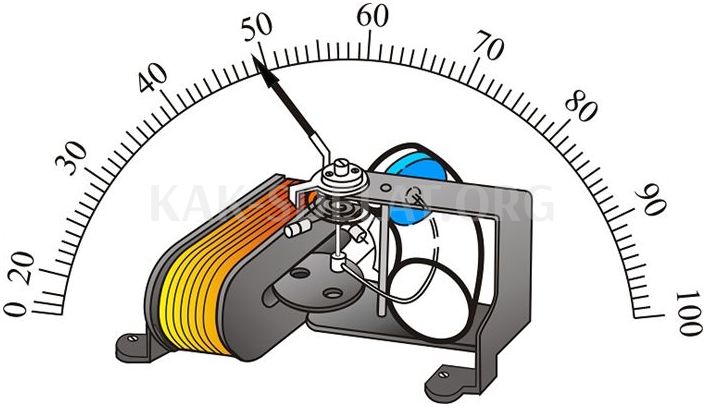

Устройства делятся на два типа: электромеханические и электронные. Первый представляет собой конструкцию, состоящую из электромеханического механизма и устройства, отображающего результат. Последние устройства различают на аналоговые и цифровые.
Внимание! Название "электромеханический" подразумевает, что все эти структуры, электромагнитные, магнитоэлектрические и т.д., отвлекают электрическую систему на действие электричества.
Аналоговые устройства включают в себя усилитель в дополнение к набору ответвлений. Это втулка, которая позволяет увеличить низкие диапазоны измерений за счет увеличения RVC. Он также измеряет постоянно переменное напряжение.
Цифровой вольтметр отображает данные в цифровом виде на экране. Схема позволяет преобразовать напряжение в электрический код с помощью аналого-цифрового преобразователя.
Тестер допускает следующие варианты, в зависимости от предполагаемого использования
- Динамическое измерение динамических размеров,.
- Альтернативные измерения тока-напряжения,.
- Измерения импульсного напряжения,.
- Фазочувствительные измерительные приборы,.
- Устройства общего назначения,.
- Органы избирательного действия.
В зависимости от структуры, конструкции и способа применения, напряжения могут использоваться для постоянного монтажа, размещения на столе и полевых измерений (переносные).
Вольтметр на основе микропроцессора
Работа этих органов основана на функционировании микропроцессора, на котором они построены. Система предоставляет различные методы тестирования, а также варианты выполнения услуг для определения характеристик тестируемых сигналов. Оперативная память запланирована для операционных устройств, которые управляют работой тома.
Вольтметры являются наиболее подходящими приборами для выполнения всего спектра диагностических тестов, которые может обеспечить микропроцессор.
Микропроцессорные вольтметры имеют следующие преимущества
- Высокая категория точности измерений,.
- простота и удобство эксплуатации устройства, и
- Приемлемая работа с измеренными значениями в терминах математических функций, в
- Внутреннее самоконтролирующееся программное обеспечение для калибровки и диагностики точности измерений, и
- Ведет статистику результатов.

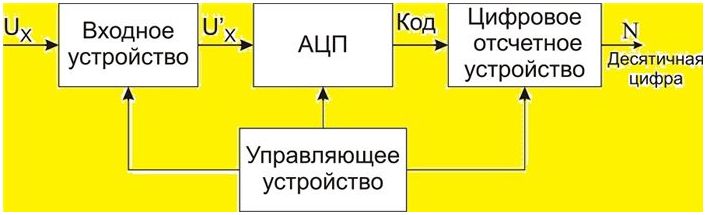

Микропроцессорное зеркало для измерений переменного тока состоит из следующих узлов
- Входные устройства: усилители, фильтры, ослабляющие (узлы затухания), узлы
- АЦП — цифро-аналоговый преобразователь сигнала, преобразователь
- Цифровое устройство обработки изображений,.
- Блок управления устройством.
Во многих случаях входные устройства включают в себя измерение напряжения переменного тока в постоянный.
Информация. Микропроцессорные цифровые вольтметры имеют контроллеры высокого диапазона и ручные или автоматические диапазоны измерения. Они могут использоваться для измерения напряжения для обоих типов токов, а также для определения коэффициентов сопротивления.

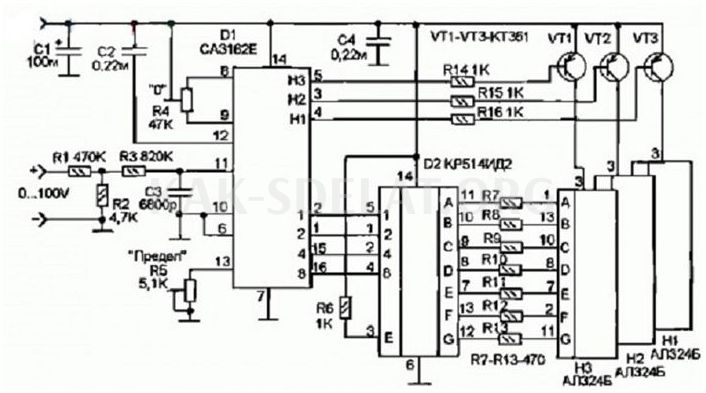

Принципиальная схема вольтметра
Для создания электронного миллиметра с помощью АЦП можно приобрести микросхему типа CA3162. Контроллеры на основе этой схемы могут измерять тренды в области 0-100 В. Микрокары CA3162E представляют собой АЦП, содержащие UIN. max = 999 мв. Кроме того, имеется логическая схема, которая выдает результат в виде трех чередующихся 4-значных двоичных 10-мерных кодов.
Внимание! Этот комплекс имеет возможность исследовать числовую мощность цепи с динамическими показаниями. Для этого используется общая клемма подъема.
Выбор деталей
В дополнение к АЦП также требуется микросхема KR514ID2. Этот чип представляет собой двоичный декодер и необходим для обеспечения светодиодного экрана. Индикатор на этом чипе имеет семь секций с общим подъемом. В структуру схемы входят три управляющих переключателя и три индикаторных светодиодных устройства формирования изображения.
Детали
Для сборки тома необходимы следующие компоненты.
- Микросхемы CA31162 и KR514ID2,.
- Транзисторы КТ361 — три ПК,.
- Резистор непрерывного потока 0,125 Вт, номинал: 1 KOHM — 4 шт — 470 KOHM — 7 шт — 470 KOHM — 1 шт — 4,7 KOHM — 1 шт — 820 KOHM — 1 шт
- Переменные резисторы: 5,1 КОм (режим ограничения) и 47 КОм (регулировка нуля)
- Конденсаторы: 0,22 MF — 2 шт — 6800 PF — 100 mf*150 V электролитические конденсаторы,.
- Индикатор AL324B — 3 шт.
Аксессуары. Кабели достаточно длинные, чтобы обеспечить успешную установку. Основные транзисторы должны быть выбраны с одинаковым или близким сопротивлением подключения.
Подготовка платы
Компоненты смонтированы на импровизированных текстовых светлых досках, покрытых фольгой. Для изменения элементов в плате просверливаются отверстия. Можно изготовить платы, на которых можно вручную собрать цифровой вольтметр. Готовые изделия укладываются на грубый картон. Кабель должен проникать в картон. Соединительные проводники выполнены в соответствии с чертежом. Затем рисунок переносится в ротацию. Соединительные пути покрываются лаком или эмалью. Затем доска гравируется в растворе и хорошо промывается.
Раствор изготавливается из следующих компонентов.
- 100 мл (3%) перекиси водорода
- 30 г (1 ст. ложка супа) лимонной кислоты, и
- 5 г (1 ч.л. сладкой) поваренной соли.
Для справки. При необходимости можно добавить воды для подогрева раствора. Это ускорит процесс. Приведенные выше соотношения основаны на количестве раствора, обработанного на поверхности кистолита площадью 10 см2.
Подключение прибора
После герметизации всех деталей и проверки сборки устройство может работать при подаче постоянного тока 5 В от внешнего источника питания.
Блок питания (БП)

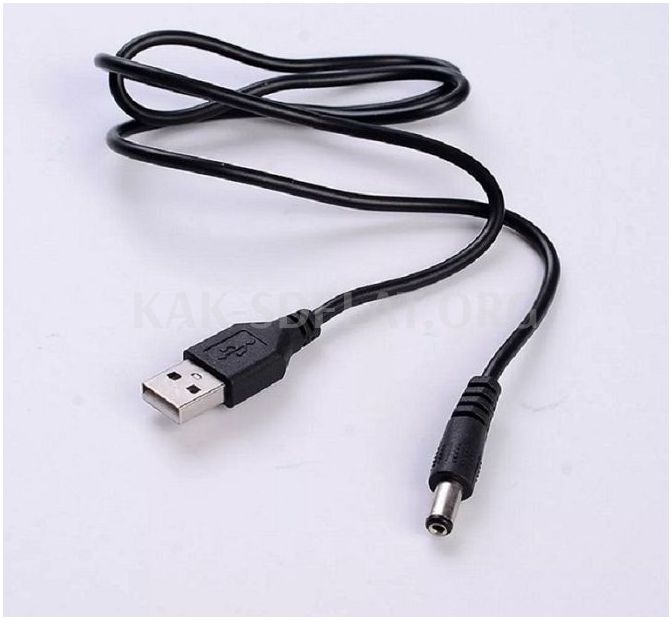

Ручная сборка блока питания вольтметра не допускается. Плата оснащена связующим звеном и питается напряжением 5 В через USB-кабель от зарядного устройства мобильного телефона.
Сборка и настройка
Плата помещается в подходящий по размеру корпус и закрепляется винтами. Здесь также должно быть предусмотрено место для аккумулятора и гнездо для зарядки. Клеммы для подключения тестового детектора и рабочей оси переменного резистора расположены на фасаде. Экран результатов также установлен на внешней стороне корпуса.
CA31162??????????????????????????? ????????R4??????UIN?????????????????? ??R5???????????????UIN????????????
????????????????????????????????????????????????????KR572PV2?KR572PV5?????????ADC???????? ?????TTL-Logic???????????CMOS-Logic Elements(MO)???????????ADC???????????????????
