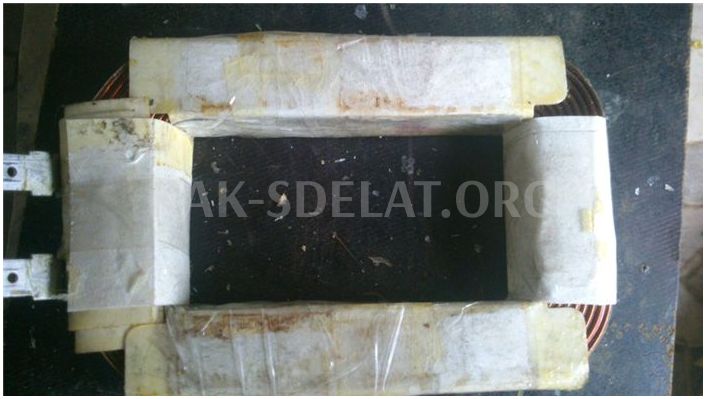

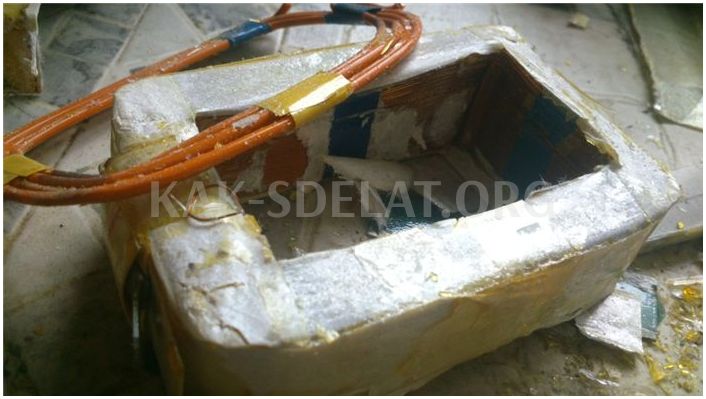

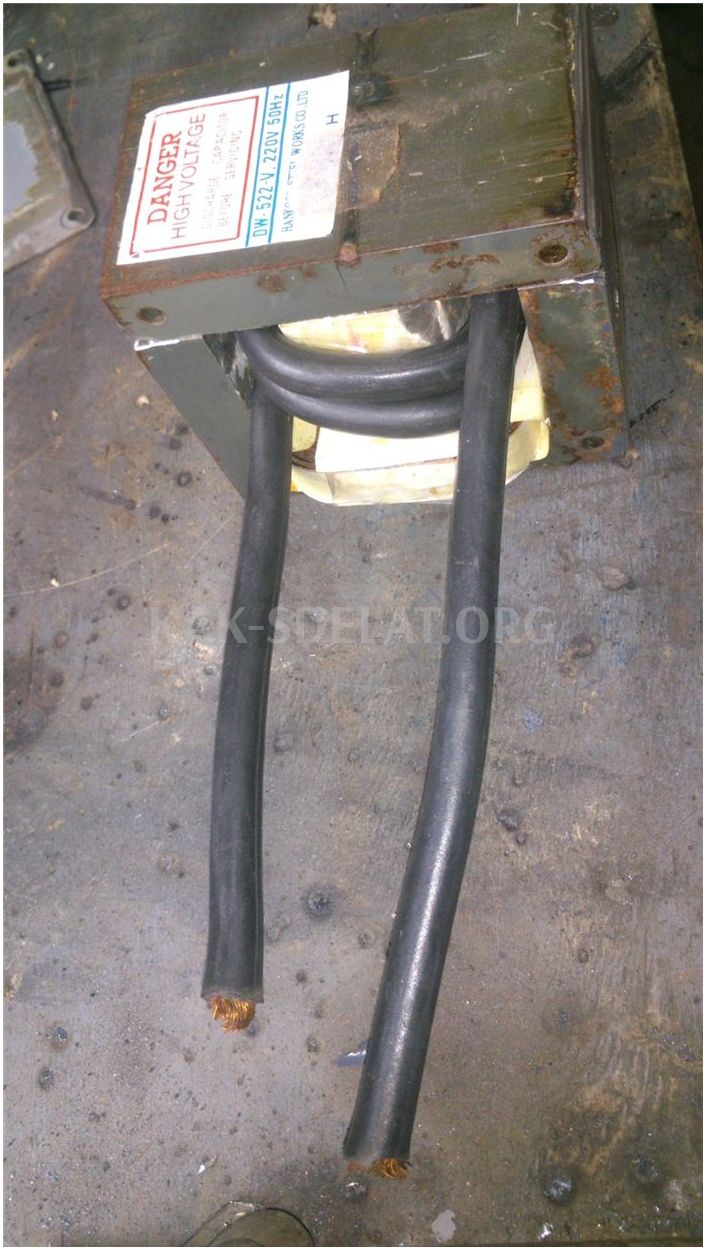

Доброе утро, дамы и господа! Давайте начнем. Я увидел в Интернете паяльный трансформатор для микроволновой печи и решил сделать свой собственный. Я разобрал микроволновую печь и вынул трансформатор с сетевым фильтром микроволновой печи. Затем я разрезал трансформатор вдоль сварных швов и легко удалил старую вторичную обмотку и новую обмотку.

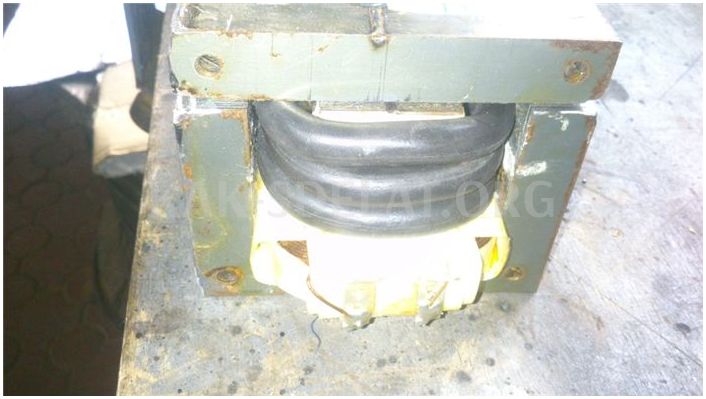

Первичную обмотку я оставил для мамы, а медный квадрат КГ-35 квадрат вторичной обмотки для намотки составил 1 метр, но результат получился длинным, поэтому рекомендуется брать 2 метра провода. Урон в 3 оборота без 1/4 оборота.

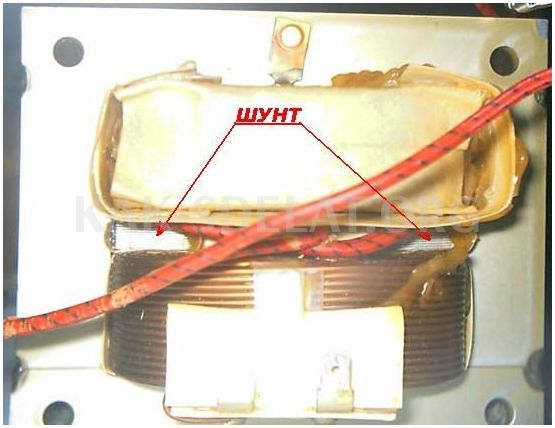

Да даже между одинаковыми железными трансформаторами ступенчатые обмотки трансформатора, которые нужны были для ограничения тока магнетронной печи, выходили из строя, поэтому их убрали для сварки!

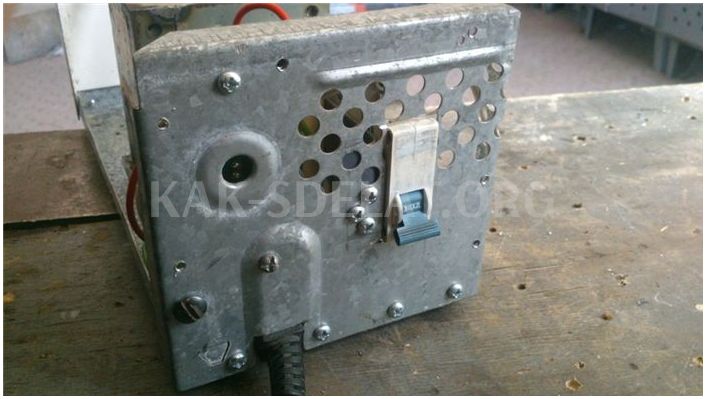

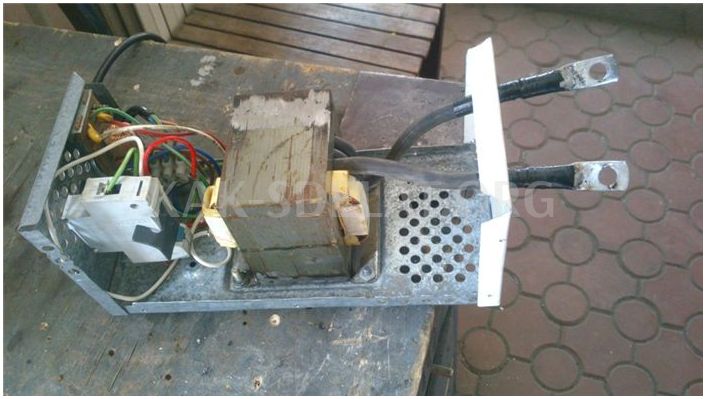

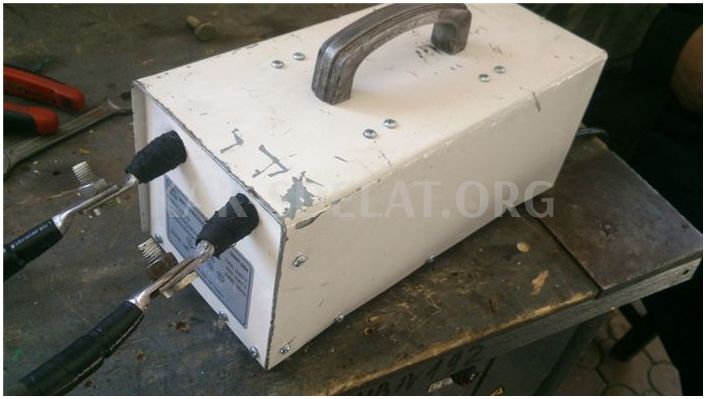

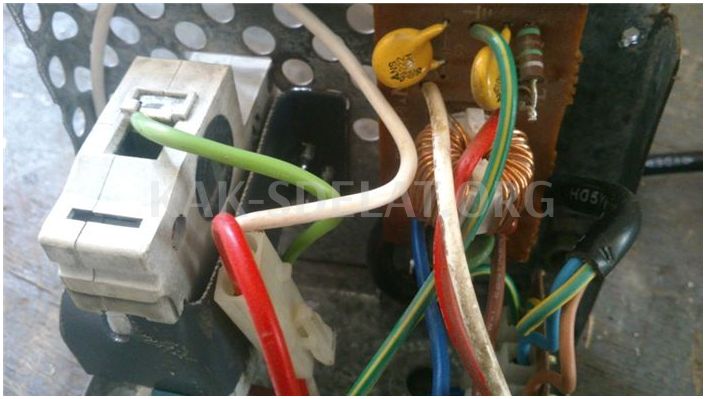

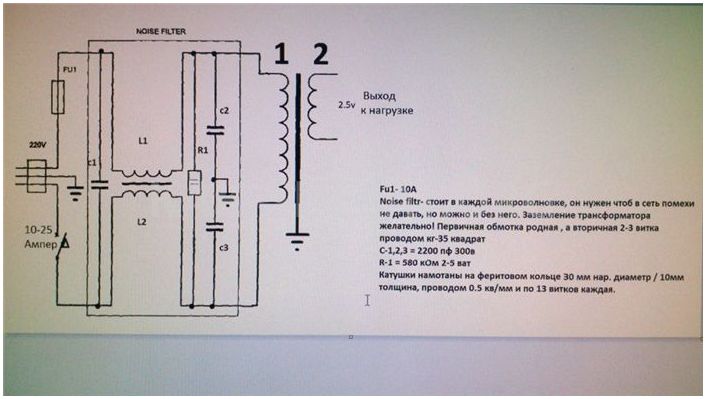

Я припаял трансформатор. Я зажимал его в тисках, сначала обжимая все углы и стороны, затем паял по одному припою за раз, чтобы охладить трансформатор и не дать проводам сгореть! Затем из той же микроволновой печи я сделал предположения о будущих устройствах. Далее я собрал сетевые кабели от микроволновой печи, затем сетевой фильтр и блок предохранителей на 25 А. Я мог бы сделать один на 16 А, но был только один на 25 А. Затем я припаял трансформатор к сетевому кабелю и подключил его к сети. Я купил клеммы 35/10 — 35 для квадрата провода и 10 для отверстия под болт 10. Затем провода и концы клемм спаивались вместе и спаивались паяльником. Это я протравил фосфорной кислотой. Затем наконечники были припаяны к проводам, завершая сборку устройства.

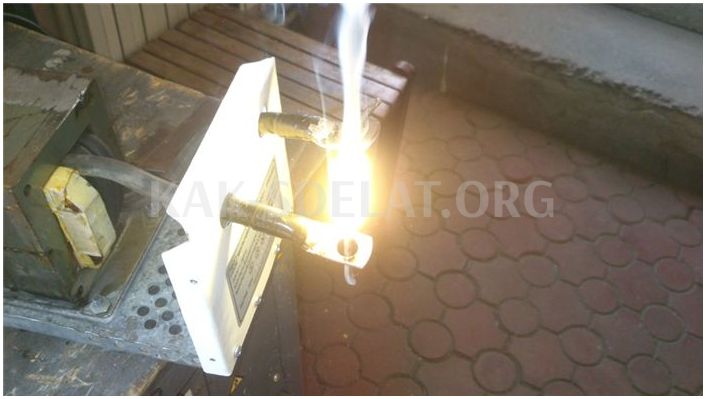

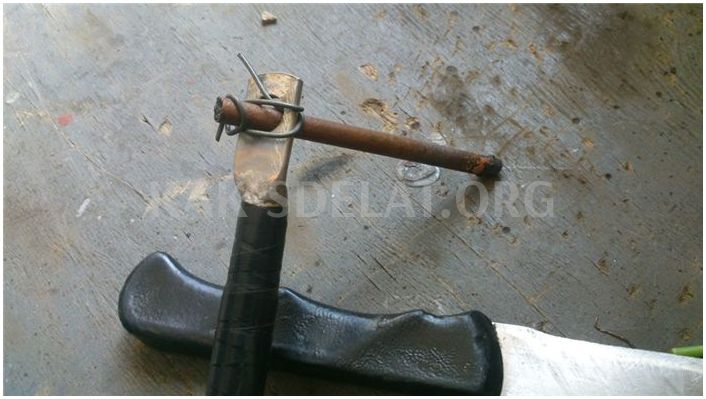

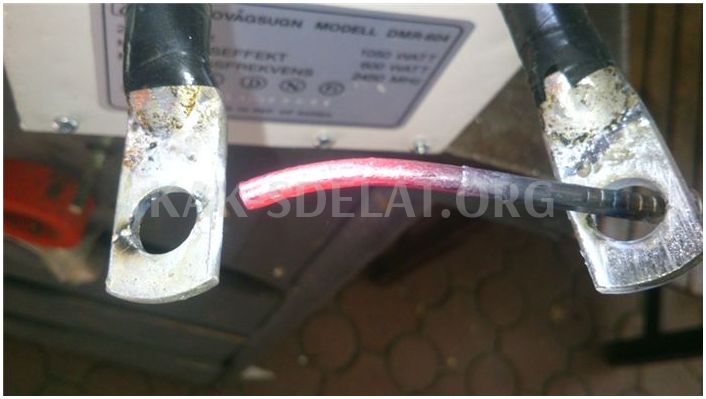

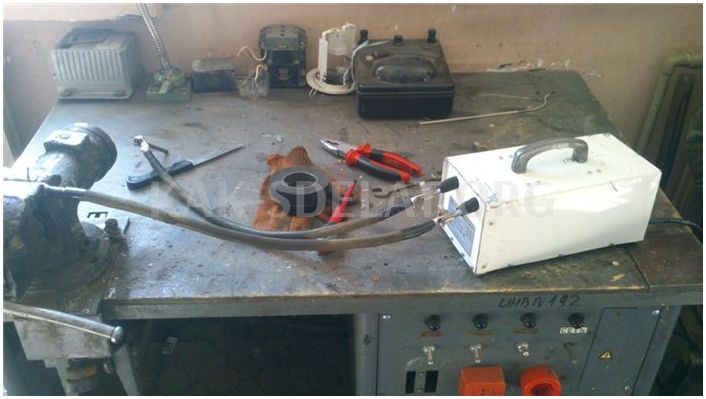

Затем был тест: он включил его и измерил выходное напряжение, которое оказалось равным 2,5 вольта, а ток, протекающий во вторичной обмотке под нагрузкой, не измерялся, так как токовые клещи уходят на поверку. Для грандиозного испытания перед сотрудниками на работе брали 150-250 гвоздей или 6-миллиметровую проволоку. Во время испытания я контролировал нагрев вторичной катушки, чтобы избежать ее перегрева и выхода из строя. Обычно 6-миллиметровая проволока горит 6-8 секунд, и после каждого (тушения) температура трансформатора повышается на 8-10 градусов. Я рассматриваю возможность установки отдельного электронного термометра для контроля тепла или тепловой защиты.
Для использования в точечной сварке аппарат изготавливается с медными электродами и даже сваривается витой медной проволокой, хотя медно-графитовые электроды сильно нагреваются и их необходимо заменить на стальные. С помощью точно такого же устройства можно нагревать проржавевшие болты и гайки и откручивать их после охлаждения.
Спасибо за репост, возможно, кому-то еще эта тема будет полезна! Супер драйв и приятные ощущения!
Комментарий 139.
Сколько Ом первичной обмотки вы измеряете? У меня 3,2 Ом. Сначала он работал, но теперь по какой-то причине он не работает и не гудит при сварке. Я считаю, что выборы в резерв — это беспорядок.
Первичная обмотка составляет ровно 2 Ом.
Спасибо!!! Какой толщины этот сварной шов, соединяющий лист?
Добавление конденсатора было бы более интересным, но это зависит от того, сколько вы хотите держать, но легко может быть 2 к 2.
Спасибо!!! Какой толщины этот сварной шов, соединяющий лист?
Сейчас я строю споттер с более мощным споттером, есть видео на моем канале youtube.
Получите видео этой сварки! Тогда сделайте это!
Почему на схеме связи приматов нет слов?
Добрый вечер. Я решил собрать это устройство, поэтому взял два транс-аксиса, намотал и отрезал 50 проводов, не разбирая … И все, гул трансов, я измерил мультиметром на холостом ходу, но тока нет. Я читал здесь, что он никогда не работает на холостом ходу, поэтому я подумал, что это нормально. Потом я взял автомобильную лампу, поставил ее на клеммы и приложил электроды, и у всех в глазах стало горячо, как гвозди. Я очень счастлива. Я закрыл его и начал собирать раму. Я открыл его, и транзистор зазвучал, но "гвоздь" не расплавился. Интересно, что сначала, как только я намотал провод на трансформатор и измерил мультиметром "холостой ход", он показал 1,5 вольта. Он наматывается за секунды, измеряет ли он 0 вольт! Завелся на секунду, подумал, что что-то не так, завелся еще раз и показал 3 вольта на холостом ходу?! Пошел домой счастливый, утром пришел в гараж, подключил его и да… И снова 0 вольт?! Подумав об этом около двух часов, я вернулся в сеть, перемотал провода сюда, возобновил работу с электродами, и все заработало. Это написано сейчас, потому что все еще есть жужжащий звук, переходы не работают, клеммы трутся друг о друга и испускают небольшое свечение, но лампы не загораются и не плавят глину. Здесь происходят такие чудеса, что я не знаю, что делать. p.s. Я видел этот маленький кабель "земляной" кактуса, прикрепленный к телу перемычки. Он был порван во время демонтажа. Как я понимаю, этот кабель от вторичного кабеля, который я отсоединил, и он бесполезен, верно? Или я ошибаюсь?
Пожалуйста, снова подключите тот маленький провод, который был отсоединен от корпуса трансивера, к первичной обмотке.
Как вы думаете, можно ли вынуть его из любого штырька на первичке и опустить в шасси?
Нет, не знаю. Используйте шнур питания и провод заземления, заземленный на корпус вала, чтобы избежать случайного перехода фазы линии в корпус или подключения провода заземления к корпусу вала.
Вообщем я не смог найти куда вкручивается этот провод и взял первый трансакс без провода и вручную жонглировал спомощью моторного масла не разбирая транса, так как нестранно холостой выход 1,5 вольта, третий из 50 проводов Вставил катушку, подключил источник питания и вуаля, шайба начала сварку. Я еще могу предположить, как бы функционировал второй переход без этого провода, а третий не может достичь рабочих параметров, но мурлычет и иногда (как объяснялось ранее) оба давали 3 вольта. Проще говоря, цель достигнута, но мы не знаем, где зарыта собака. Позже в блоге будет объяснен весь процесс.
В какой-то момент на трансформаторе требуется замена первичной обмотки.
Добрый вечер. Я решил собрать это устройство, поэтому взял два транс-аксиса, намотал и отрезал 50 проводов, не разбирая … И все, гул трансов, я измерил мультиметром на холостом ходу, но тока нет. Я читал здесь, что он никогда не работает на холостом ходу, поэтому я подумал, что это нормально. Потом я взял автомобильную лампу, поставил ее на клеммы и приложил электроды, и у всех в глазах стало горячо, как гвозди. Я очень счастлива. Я закрыл его и начал собирать раму. Я открыл его, и транзистор зазвучал, но "гвоздь" не расплавился. Интересно, что сначала, как только я намотал провод на трансформатор и измерил мультиметром "холостой ход", он показал 1,5 вольта. Он наматывается за секунды, измеряет ли он 0 вольт! Завелся на секунду, подумал, что что-то не так, завелся еще раз и показал 3 вольта на холостом ходу?! Пошел домой счастливый, утром пришел в гараж, подключил его и да… И снова 0 вольт?! Подумав об этом около двух часов, я вернулся в сеть, перемотал провода сюда, возобновил работу с электродами, и все заработало. Это написано сейчас, потому что все еще есть жужжащий звук, переходы не работают, клеммы трутся друг о друга и испускают небольшое свечение, но лампы не загораются и не плавят глину. Здесь происходят такие чудеса, что я не знаю, что делать. p.s. Я видел этот маленький кабель "земляной" кактуса, прикрепленный к телу перемычки. Он был порван во время демонтажа. Как я понимаю, этот кабель от вторичного кабеля, который я отсоединил, и он бесполезен, верно? Или я ошибаюсь?
Замените одну клемму на тихой первичной обмотке на другую.
(Отлично!))) Они хотят снять закаленные болты в машине и прогреть их прибором, как пара вопросов, что изменит толстая проволока в большую или меньшую сторону? Опасны ли такие устройства?
Чем ниже скорость, тем ниже напряжение и выше ток, и наоборот. При 5 вольтах этот трансформатор не чувствует KZ, но более пяти становится очень высоким; 2 — 3 вольта лучше всего, я думаю. Соблюдая меры предосторожности, рекомендуется ставить холодильники подальше от компьютеров или сварочных аппаратов, если вы хотите, чтобы они работали долгое время.
И как это влияет на отопление в столице? Чем ниже напряжение — тем выше ток — тем больше он нагревается? Правильно ли я понимаю?
Я хочу также сваривать провода, поэтому думаю, что заработаю почти три оборота. Я хочу без проблем приварить пленку к батарее. Например, драйвер NICD.На фотографии, где кабель занимает 1 или 2 метра?
Нет, я просто выбираю из двух или трех поворотов. Если в статье и на фотографии описаны три разворота и один имеет один разворот. Что я имею в виду.
Повреждений не было, обороты близки к 3 оборотам и это в статье написано (3 оборота без 1/4) Я сделал это по разным причинам 1. Кабель был прочно прикреплен к трансформатору 3. Это болт из сварочной проволоки (для лучшего образования дуги), и тот факт, что третий виток не полный, не сильно повлиял и добавил 0,5 вольта, так как он должен быть полным. Два провода стоят с разных сторон трансформатора, немного меньше бура, меньше стремится к большей прочности!
